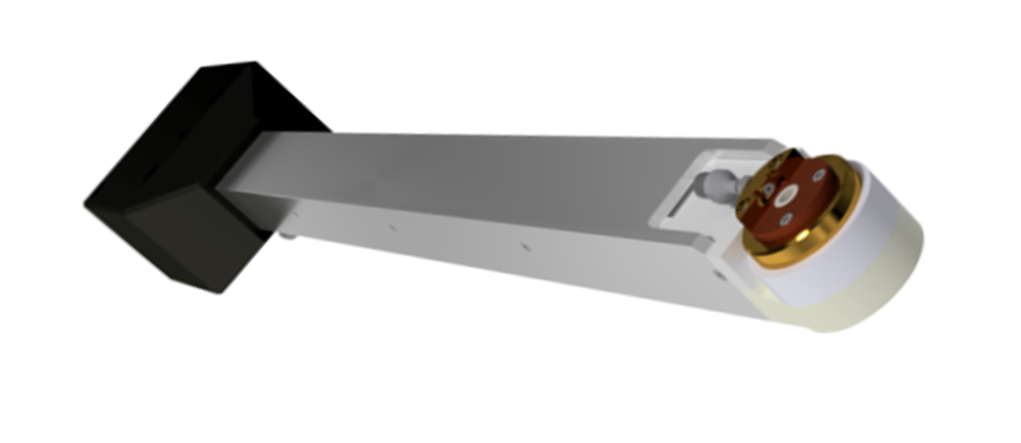

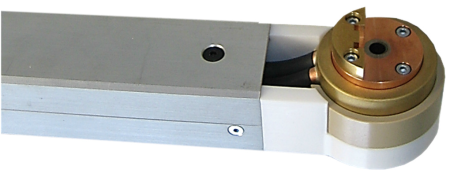

Конструкция плазмотрона F1 разработана и сконструирована специально для нанесения покрытий на внутренние поверхности деталей с диаметром от 75 мм и на глубину до 495 мм. Специальный материал корпуса позволяет производить напыления избегая влияния электрических полей на процесс наплавки. Данная модификация позволяет производить напыления при угле плазменной струи в 90˚ относительно корпуса плазмотрона.

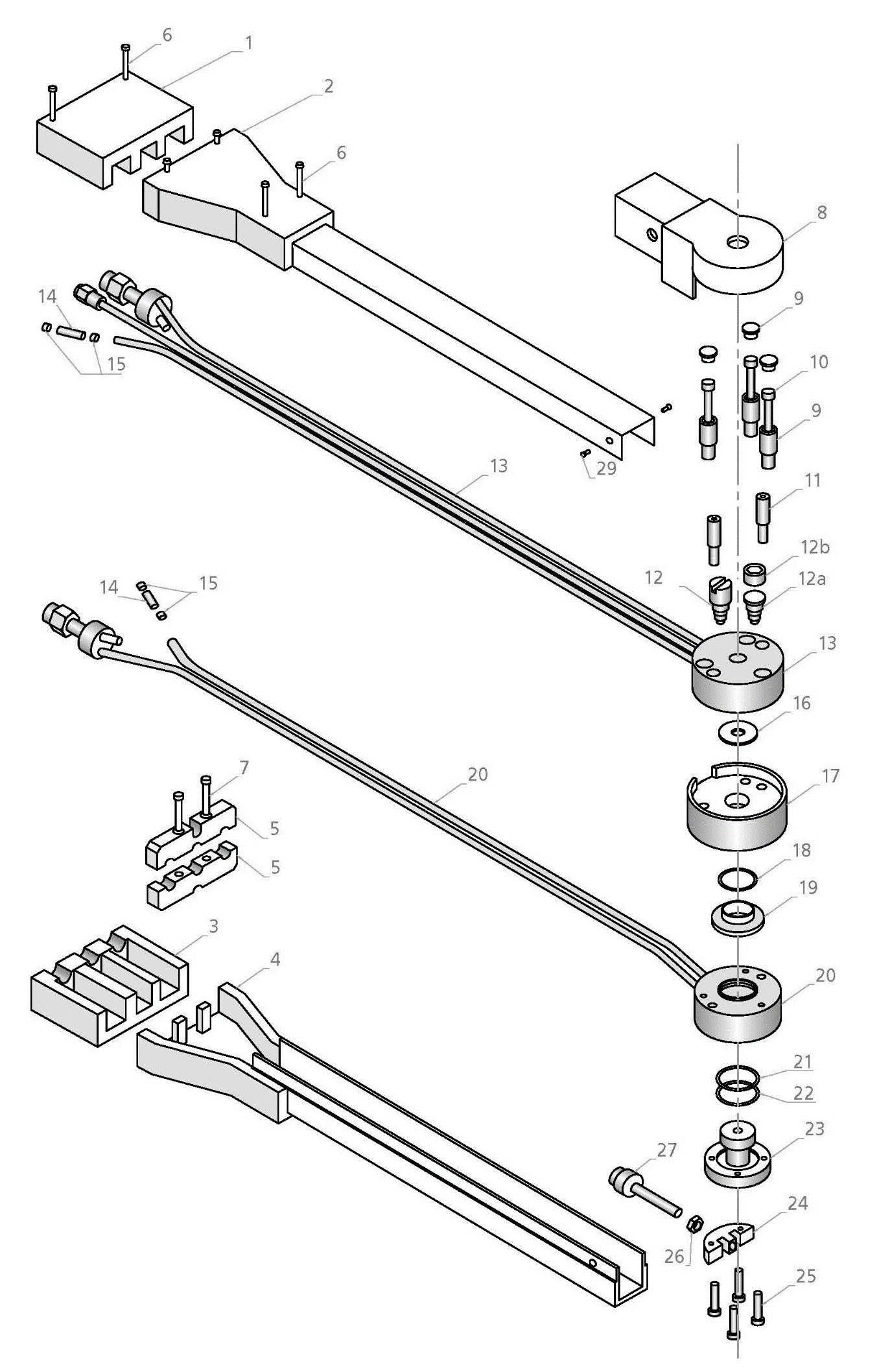

Взрыв-схема плазматрона F1-90
| Номер на схеме | Артикул | Наименование | Серийный номер OEM | Артикул по METCO | Артикул по FST | |
|---|---|---|---|---|---|---|
| 1 | IRS-302001 | Оболочка корпуса F1-45/90 верхняя задняя | Shell for F1-45/90 | 344011, for F1-45/90 Gun | 1003629 | 301.001-01 |
| 2 | IRS-302002 | Оболочка корпуса F1-45/90 верхняя передняя | Shell for F1-45/90 | 344011, for F1-45/90 Gun | 1003629 | 301.001-01 |
| 3 | IRS-302003 | Оболочка корпуса F1-45/90 нижняя задняя | Shell for F1-45/90 | 344011, for F1-45/90 Gun | 1003629 | 301.001-01 |
| 4 | IRS-302004 | Оболочка корпуса F1-45/90 нижняя передняя | Shell for F1-45/90 | 344011, for F1-45/90 Gun | 1003629 | 301.001-01 |
| 5 | IRS-302005 | Держатель | Holder | 340015 | 1003633 | 301.006 |
| 6 | IRS-302006 | Винт с цилиндрической головкой | Socket head cap screw | - | - | 301.028 |
| 7 | IRS-302007 | Винт держателя | Socket head cap screw for holder | - | - | 301.029 |
| 8 | IRS-302008 | Крышка F1-45/90 | Cover | 344012, for F1-45/90 Gun | 1003751 | 301.002-01 |
| 9 | IRS-302009 | Изолирующие втулки | Insulating sleeves and covers | 340005 | 1003624 | 301.007 |
| 10 | IRS-302010 | Винт М3х16 | Screw, M3x16 | 300146 | 1003520 | 301.008 |
| 11 | IRS-302011 | Центрирующий штифт | Centering pin | 340060 | 1003640 | 3001.009 |
| 12a | IRS-302012 | Электрод вставной | Electrode, plug type | 343001 | 1003742 | 301.010-01 |
| 12b | IRS-302013 | Винт для электрода | Screw for electrode | 343010 | 1003747 | 301.011 |
| 13 | IRS-302039 | Задняя секция в сборе | Rear section complete | 344010, for F1-90 Gun | 1003750 | 301.012-01 |
| 14 | IRS-302015 | Соединительный шланг | Connecting hose | 300138 | 1003510 | 301.005 |
| 15 | IRS-302016 | Зажим соединительного шланга | Connecting hose clamp | 300137 | 1003509 | 301.004 |
| 16 | IRS-302017 | Газораспределительное кольцо | Gas distribution ring | 340020 | 1003634 | 301.013 |
| 17 | IRS-302018 | Промежуточная секция в сборе | Intermediate section complete | 344017-03 | 1003754 | 301.014-00 |
| 18 | IRS-302019 | Уплотнительное кольцо | O-Ring | 344017-02 | 1003754 | 301.014-00 |
| 19 | IRS-302020 | Промежуточная секция в сборе | Intermediate section complete | 344017-01 | 1003754 | 301.014-00 |
| - | IRS-302021 | Промежуточная секция | Intermediate section | 344017-00 | 1003754 | |
| 20 | IRS-302040 | Передняя секция | Front section | 344009, for F1-90 Gun | 1003749 | 301.015-01 |
| 21 | IRS-302023 | Уплотнительное кольцо | O-Ring | 343007 | 1003745 | 301.016 |
| 22 | IRS-302024 | Уплотнительное кольцо | O-Ring | 340008 | 1003626 | 301.017 |
| 23.1 | IRS-302025 | Сопло, 5 мм | Nozzle, 5 mm | 340002 | 1003621 | 301.018 |
| 23.2 | IRS-302026 | Сопло, 6 мм | Nozzle, 6 mm | 343002 | 1003743 | 301.019 |
| 23.3 | IRS-302027 | Сопло, 7 мм | Nozzle, 7 mm | - | - | 301.020 |
| 24 | IRS-302028 | Держатель инжектора стандартный | Injector support standard | 340050 | 1003636 | 301.022 |
| 25 | IRS-302029 | Сопловые винты, М3х10 | Nozzle screws, M3x10 | 300147 | 1003521 | 301.023 |
| 26 | IRS-302030 | Стопорная гайка М5 | Locknut, M5 | 300144 | - | 301.021 |
| 27.1 | IRS-302031 | Инжектор порошка 1.5 мм | Powder injector 1.5 mm | 300019 | 1003434 | 380.001 |
| 27.2 | IRS-302032 | Инжектор порошка 1.8 мм | Powder injector 1.8 mm | 300020 | 1003436 | 380.002 |
| 27.3 | IRS-302033 | Инжектор порошка 2.0 мм | Powder injector 2.0 mm | 300021 | 1003439 | 380.003 |
| 27.4 | IRS-302034 | Инжектор порошка изогнутый 1.5 мм | Powder injector 1.5 mm | 344019, bent | 1003758 | 380.004 |
| 27.5 | IRS-302035 | Инжектор порошка изогнутый 1.8 мм | Powder injector 1.8 mm | 344020, bent | 1003760 | 380.005 |
| 27.6 | IRS-302036 | Инжектор порошка изогнутый 2.0 мм | Powder injector 2.0 mm | 344021, bent | 1003761 | 380.006 |
| 28 | IRS-302037 | Держатель ствола | Gun holder complete | 340016 | 301.024 | |
| 29 | IRS-302038 | Винты, М3х6 | Screws, M3x6 | 300148 | - | 301.003 |
Опциональными принадлежностями для плазмотрона являются:
- приспособление для вытягивания сопла
- кронштейн для крепления плазмотрона
- держатели инжекторов
- инжекторы
- электроды
- сопла
Специалисты компании ООО «Интеллектуальные робот системы» всегда готовы проконсультировать Вас по необходимой комплектации для решения вашей производственной задачи.
