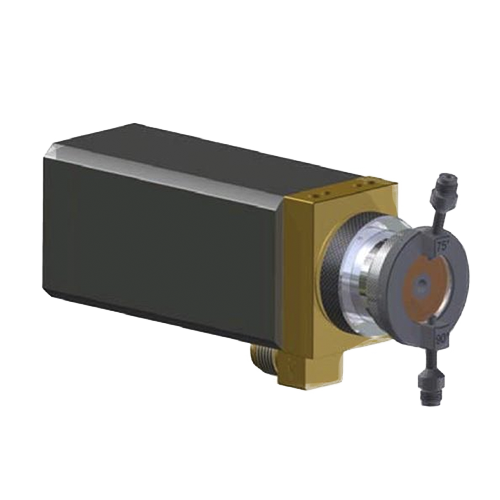

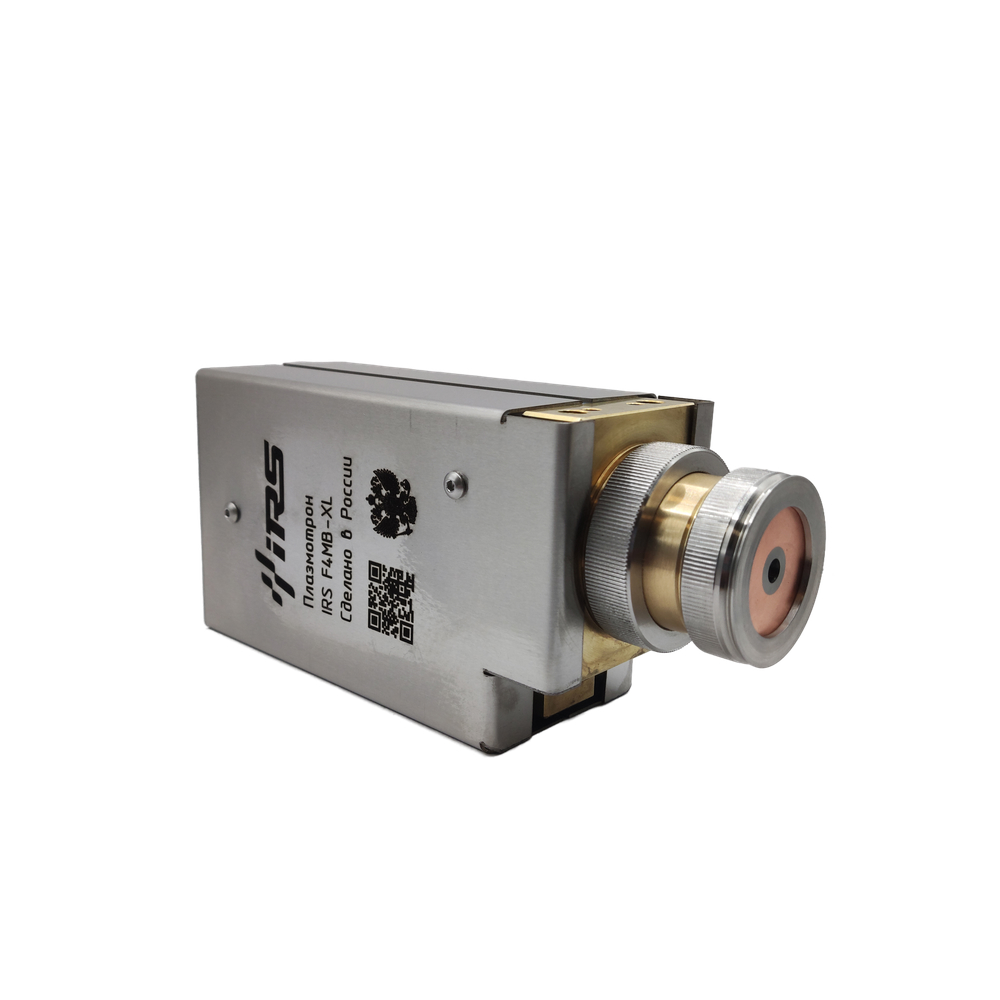

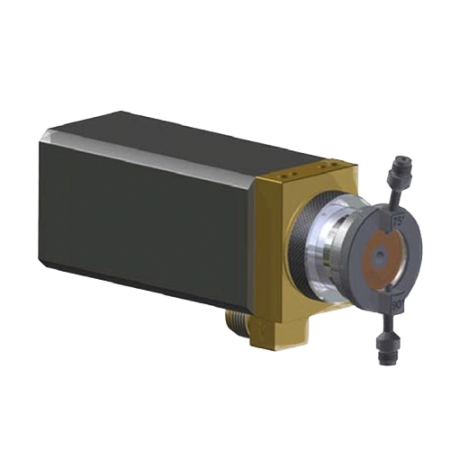

Плазмотрон модели F4MB-XL является самым распространенным и универсальным плазмотроном, применяющийся для нанесения на поверхностях деталей различных покрытий: упрочняющих, антикоррозионных, износостойких, жаропрочных и т.п. Тип покрытия зависит от применяемого напыляемого материала, это могут быть порошки металлов, керамики, сплавов на основе кобальта, карбиды и т.д.
Конструкция плазмотрона состоит из соосно выстроенных сопел и электрода и позволяет подбирать различный диаметр инжектора порошка и защитного сопла под определённые задачи и для получения максимальной производительности. Плазмотрон может работать с различными комбинациями плазмообразующих газов, что обеспечивает его применимость для широкого спектра покрытий.
Модель F4MB-XL позволяет выполнять напыления на внутренних и внешних поверхностях деталей под различными углами к напыляемой поверхности.

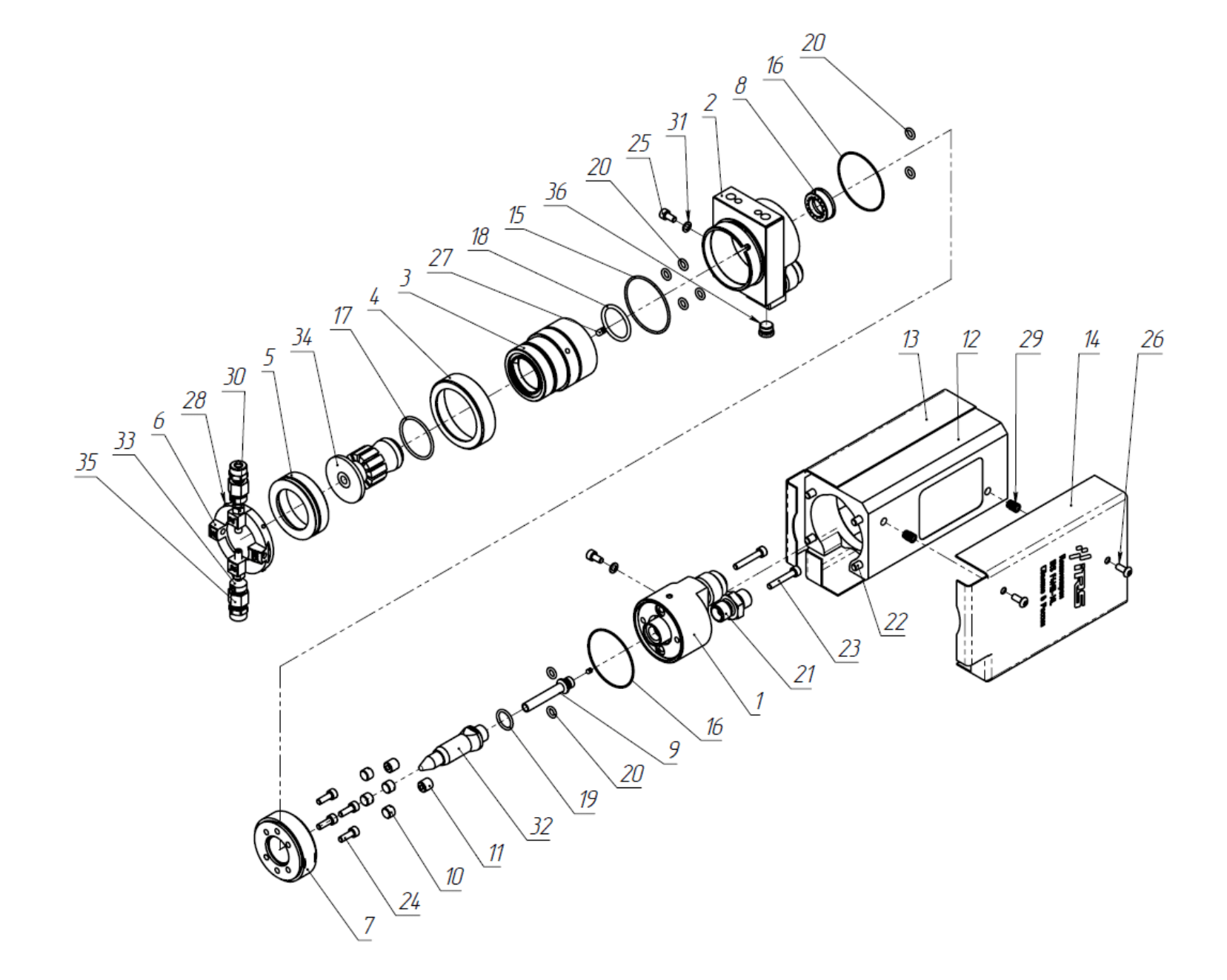

Взрыв-схема плазматрона F4
| Номер на схеме | Артикул | Наименование | Серийный номер OEM | Артикул по METCO | Артикул по FST | |
|---|---|---|---|---|---|---|
| 1 | IRS-100032 | Корпус катода IRS F4MB-XL в сборе | Rear Gun Body Assembly | F4MB-XL85897 | 1069418 | - |
| 2 | IRS-100001 | Корпус центральный IRS F4MB-XL | Center Gun Body | F4MB-XL83699 | 1069416 | - |
| 3 | IRS-100002 | Корпус анода | Front Gun Body | 300009 | 1003421 | - |
| 4 | IRS-100004 | Гайка задняя | Rear Locking Ring | F201312 | 1003425 | - |
| 5 | IRS-100005 | Гайка передняя | Front Locking Ring | F400302 | 1003419 | 300.035 |
| 6 | IRS-100007 | Держатель инжектора двухместный 90° / 75° | Injector Holder, Double, 90°/75° | 300015 | 1003430 | 300.037-1 |
| 6 | IRS-100008 | Держатель инжектора двухместный 90° / 90° | Injector Holder, Double, 90°/90° | - | - | - |
| 6 | IRS-100009 | Держатель инжектора двухместный 90° / 105° | Injector Holder, Double, 90°/105° | 300050 | 1003478 | - |
| 6 | IRS-100010 | Держатель инжектора двухместный 90° / 100° | Injector Holder, Double, 90°/100° | 300051 | 1006700 | - |
| 6 | IRS-100011 | Держатель инжектора двухместный 100° / 100° | Injector Holder, Double, 100°/100° | 300052 | 1003479 | - |
| 6 | IRS-100012 | Держатель инжектора двухместный 100° / 105° | Injector Holder, Double, 100°/105° | 300054 | 1003481 | - |
| 6 | IRS-100013 | Держатель инжектора двухместный 105° / 105° | Injector Holder, Double, 105°/105° | 300053 | 1003480 | - |
| 6 | IRS-100014 | Держатель инжектора двухместный 105° / 75° | Injector Holder, Double, 105°/75° | 300053-01 | 1008686 | - |
| 6 | IRS-100015 | Держатель инжектора двухместный 75° / 75° | Injector Holder, Double, 75°/75° | 300017 | 1003432 | - |
| 6 | IRS-100016 | Держатель инжектора
четырехместный 4 x 90° |
Injector Holder, 4 x 90° | 300023-01 | 1003443 | - |
| 6 | IRS-100017 | Держатель
инжектора
четырехместный 105° / 75° / 105° / 75° |
Injector Holder, 105° / 75° / 105° / 75° | 300023-03 | 1003444 | - |
| 6 | IRS-100018 | Держатель инжектора
четырехместный 75° / 90°/ 75° / 90° |
Injector Holder, 75° / 90°/ 75° / 90° | 300023-04 | 1003445 | - |
| 6 | IRS-100006 | Держатель
инжектора
четырехместный 90° / 75° / 90° / 105° |
Injector Holder, 90° / 75° / 90° / 105° | 300023-06 | 1008656 | - |
| 6 | IRS-100019 | Держатель
инжектора
четырехместный 105° / 90° / 105° / 90° |
Injector Holder, 105° / 90° / 105° / 90° | 300023-05 | 1003446 | - |
| 6 | IRS-100020 | Держатель
инжектора
четырехместный 105° / 90° / 90° / 75° |
Injector Holder, 105° / 90° / 90° / 75° | 300023-07 | 1008657 | - |
| 7 | IRS-100101 | Корпус изолятора | Insulator Assembly | F200044 | 1003497 | 300.015 |
| 8 | IRS-100026 | Распределитель газа | Gas Ring | F300048 | 1003499 | 300.018 |
| 9 | Трубка охлаждения водяная | Cooling tube | 300009 | 1003423 | 300.006 | |
| 10 | IRS-100024 | Винт изолирующий (4 шт.) | Insulating screw | 300140 | 1003512 | 300.010 |
| 11 | IRS-100025 | Втулка изолятора резьбовая (2 шт.) | Insulator threaded bushing | - | - | - |
| 12 | IRS-100034 | Кожух IRS F4MB-XL в сборе | Cover Assembly | F4MB-XL85988 | 1069419 | - |
| 13 | IRS-100054 | Кожух защитный IRS F4MB-XL часть 1 | Protective cover part 1 | - | - | - |
| 14 | IRS-100055 | Кожух защитный IRS F4MB-XL часть 2 | Protective cover part 2 | - | - | - |
| 15 | IRS-100037 | Кольцо уплотнительное (1 шт.) | O-Ring | - | - | - |
| 16 | IRS-100038 | Кольцо уплотнительное (2 шт.) | O-Ring | 300005 | 1038940 | 300.061 |
| 17 | IRS-100039 | Кольцо уплотнительное (1 шт.) | O-Ring | - | - | - |
| 18 | IRS-100040 | Кольцо уплотнительное (1 шт.) | O-Ring | - | - | - |
| 19 | IRS-100041 | Кольцо уплотнительное (1 шт.) | O-Ring | 2-014V | 1000359 | 300.007 |
| 20 | IRS-100042 | Кольцо уплотнительное (8 шт.) | O-Ring | 7E129 | 1001434 | 300.005 |
| 21 | Штуцер | Fitting pipe | - | - | - | |
| 22 | IRS-100035 | Винт (4 шт.) | Screw | - | - | - |
| 23 | IRS-100043 | Винт (2 шт.) | Screw | - | - | - |
| 24 | IRS-100023 | Винт (4 шт.) | Screw | - | - | - |
| 25 | IRS-100089 | Винт (2 шт.) | Screw | - | - | - |
| 26 | IRS-100056 | Винт (4 шт.) | Screw | - | - | - |
| 27 | IRS-100003 | Винт (1 шт.) | Screw | - | - | - |
| 28 | IRS-100021 | Винт (4 шт.) | Screw | - | - | - |
| 29 | Вплавляемая гайка (4 шт.) | Fusion nut | - | - | - | |
| 30 | IRS-100031 | Гайка (1 шт.) | Nut | - | - | - |
| 31 | IRS-100059 | Шайба (2 шт.) | Washer | - | - | - |
| 32 | IRS-100044 | Электрод WLa | Electrode WLa | F3000289 /300001(TF) | 1072006 | 300.008 |
| 32 | IRS-100045 | Электрод WCe | Electrode WCe | - | - | - |
| 32 | IRS-100129 | Электрод WTh | Electrode WTh | - | - | - |
| 33 | IRS-100197 | Инжектор порошка 1.8 мм | Powder Injector, 1.8 mm (with undercut),standard | F201115 | 1038715 | - |
| 33 | IRS-100198 | Инжектор порошка 1.5 мм | Powder Injector, 1.5 mm (with undercut),standard |
F201114 | 1038714 | - |
| 33 | IRS-100199 | Инжектор порошка 2.0 мм | Powder Injector, 2.0mm (with undercut),standard |
F201116 | 1038716 | - |
| 34 | IRS-100046 | Сопло F4, 5 мм | Nozzle, 5mm | 300022(TF) | 1003442 | - |
| 34 | IRS-100047 | Сопло F4, 6 мм | Nozzle, 6mm | F200059/ 30000(TF) | 1072007 | - |
| 34 | IRS-100086 | Сопло F4, 7 мм | Nozzle, 7mm | 300002-10(TF) | 300002-10/1003407 | 300.029 |
| 34 | IRS-100087 | Сопло F4, 8 мм | Nozzle, 8mm | 300002-20(TF) | 300002-20/1003408 | 300.031 |
| 35 | IRS-100048 | Фитинг порошкового шланга | Powder hose fitting | - | - | - |
| 36 | IRS-100057 | Заглушка | Blind plug | - | - | - |
Применимость плазмотрона для напыления внутренних поверхностей деталей ограничена конструкцией плазмотрона, поэтому перед его применением для этой цели необходимо проконсультироваться со специалистом ООО «Интеллектуальные робот системы».
Конструкция плазмотрона позволяет производить напыление только с внешней подачей порошка.
Подача порошка может производиться под разным углом (перпендикулярно, сонаправленно или противоположно направлено струе).
Такая возможность различной подачи порошка обеспечивает оптимальную передачу энергии частицам, которая обеспечивает высокую эффективность нанесения покрытия.
Плазмотроны F4MB-XL и F4MB90-XL являются прямой заменой плазмотронов F4-MB, F4-HB и F4-HBS. Параметры распыления и центральные точки инструмента для пистолетов серии F4MB-XL идентичны их соответствующим заменителям, что гарантирует отсутствие необходимости в изменении существующих параметров и программ движения.
Плазмотроны F4MB-XL, F4MB90-XL, F4-MB, F4-HB и F4-HBS унифицированы по основным расходным частям.
Опциональными принадлежностями для плазмотрона являются:
- приспособление для центровки электрода
- кронштейн для крепления плазмотрона
- приспособление для выставления дистанции инжектора
- приспособление для воздушного обдува изделия
- держатели инжекторов
- инжекторы
- электроды
- сопла
Специалисты компании ООО «Интеллектуальные робот системы» всегда готовы проконсультировать Вас по необходимой комплектации для решения вашей производственной задачи.
