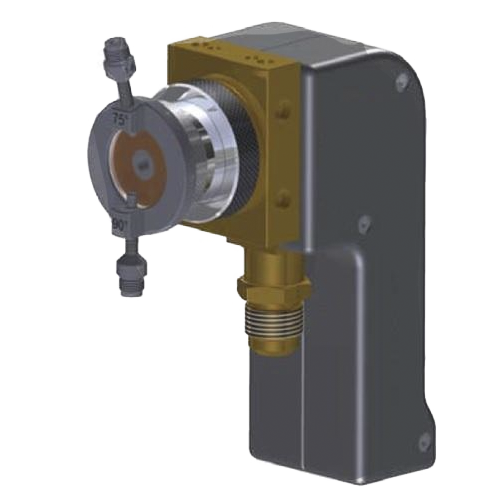

Плазмотрон модели F4MB90-XL является самым распространенным и универсальным плазмотроном, применяющийся для нанесения на поверхностях деталей различных покрытий: упрочняющих, антикоррозионных, износостойких, жаропрочных и т.п. Тип покрытия зависит от применяемого напыляемого материала, это могут быть порошки металлов, керамики, сплавов на основе кобальта, карбиды и т.д.
Конструкция плазмотрона состоит из соосно выстроенных сопел и электрода и позволяет подбирать различный диаметр инжектора порошка и защитного сопла под определённые задачи и для получения максимальной производительности. Плазмотрон может работать с различными комбинациями плазмообразующих газов, что обеспечивает его применимость для широкого спектра покрытий.
Модель F4MB90-XL позволяет выполнять напыления на внутренних и внешних поверхностях деталей под различными углами к напыляемой поверхности.
Взрыв-схема плазматрона F4 - 90°

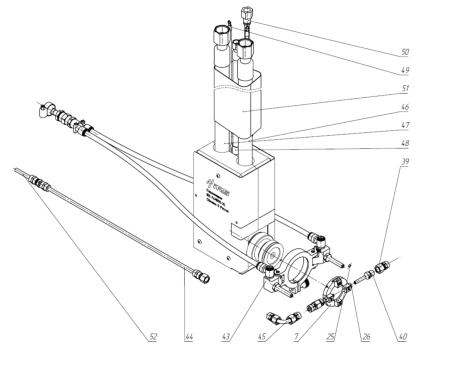

Компонентная схема плазматрона F4 - 90°
| Номер на схеме | Артикул | Наименование | Серийный номер OEM | Артикул по METCO | Артикул по FST | |
|---|---|---|---|---|---|---|
| 1 | IRS-100080 | Корпус центральный IRS F4MB90-XL | Center Gun Body | F4MB90XL104677 | 1079065 | - |
| 2 | IRS-100119 | Корпус катода IRS F4MB90-XL в сборе | Rear Gun Body Assembly | F4MB90XL 104679 | 1079045 | - |
| 3 | IRS-100082 | Фитинг катода | Rear Gun Body Fitting | - | - | - |
| 4 | IRS-100002 | Корпус анода | Front Gun Body | 300009 | 1003421 | - |
| 5 | IRS-100004 | Гайка задняя | Rear Locking Ring | F201312 | 1003425 | - |
| 6 | IRS-100005 | Гайка передняя | Front Locking Ring | F400302 | 1003419 | 300.035 |
| 7 | IRS-100007 | Держатель инжектора двухместный 90° / 75° | Injector Holder, Double, 90°/75° | 300015 | 1003430 | 300.037-1 |
| 7 | IRS-100008 | Держатель инжектора двухместный 90° / 90° | Injector Holder, Double, 90°/90° | - | - | - |
| 7 | IRS-100009 | Держатель инжектора двухместный 90° / 105° | Injector Holder, Double, 90°/105° | 300050 | 1003478 | - |
| 7 | IRS-100010 | Держатель инжектора двухместный 90° / 100° | Injector Holder, Double, 90°/100° | 300051 | 1006700 | - |
| 7 | IRS-100011 | Держатель инжектора двухместный 100° / 100° | Injector Holder, Double, 100°/100° | 300052 | 1003479 | - |
| 7 | IRS-100012 | Держатель инжектора двухместный 100° / 105° | Injector Holder, Double, 100°/105° | 300054 | 1003481 | - |
| 7 | IRS-100013 | Держатель инжектора двухместный 105° / 105° | Injector Holder, Double, 105°/105° | 300053 | 1003480 | - |
| 7 | IRS-100014 | Держатель инжектора двухместный 105° / 75° | Injector Holder, Double, 105°/75° | 300053-01 | 1008686 | - |
| 7 | IRS-100015 | Держатель инжектора двухместный 75° / 75° | Injector Holder, Double, 75°/75° | 300017 | 1003432 | - |
| 7 | IRS-100016 | Держатель инжектора четырехместный 4 x 90° | Injector Holder, 4 x 90° | 300023-01 | 1003443 | - |
| 7 | IRS-100017 | Держатель инжектора четырехместный 105° / 75° / 105° / 75° | Injector Holder, 105° / 75° / 105° / 75° | 300023-03 | 1003444 | - |
| 7 | IRS-100018 | Держатель инжектора четырехместный 75° / 90°/ 75° / 90° | Injector Holder, 75° / 90°/ 75° / 90° | 300023-04 | 1003445 | - |
| 7 | IRS-100006 | Держатель инжектора четырехместный 90° / 75° / 90° / 105° | Injector Holder, 90° / 75° / 90° / 105° | 300023-06 | 1008656 | - |
| 7 | IRS-100019 | Держатель инжектора четырехместный 105° / 90° / 105° / 90° | Injector Holder, 105° / 90° / 105° / 90° | 300023-05 | 1003446 | - |
| 7 | IRS-100020 | Держатель инжектора четырехместный 105° / 90° / 90° / 75° | Injector Holder, 105° / 90° / 90° / 75° | 300023-07 | 1008657 | - |
| 8 | IRS-100101 | Корпус изолятора | Insulator Assembly | F200044 | 1003497 | 300.015 |
| 9 | IRS-100026 | Распределитель газа | Gas Ring | F300048 | 1003499 | 300.018 |
| 11 | IRS-100024 | Винт изолирующий (4 шт.) | Insulating Screw | 300140 | 1003512 | 300.010 |
| 12 | IRS-100025 | Втулка резьбовая (2 шт.) | Isolating threaded bushing | - | - | - |
| 13 | IRS-100091 | Кожух IRS F4MB90-XL часть 1 | Cover part 1 | - | - | - |
| 14 | IRS-100092 | Кожух IRS F4MB90-XL часть 2 | Cover part 2 | - | - | - |
| 15 | IRS-100095 | Шпонка кожуха (2 шт.) | Cover key | - | - | - |
| 16 | IRS-100096 | Кожух защитный IRS F4MB90-XL часть 1 | Protective cover part 1 | - | - | - |
| 17 | IRS-100097 | Кожух защитный IRS F4MB90-XL часть 2 | Protective cover part 2 | - | - | - |
| 18 | 912052588Z | Винт (2 шт.) | Screw | 300142 | 1003514 | 300.003-01 |
| 19 | 912043088Z | Винт (4 шт.) | Screw | - | - | - |
| 20 | 912042588Z | Винт (2 шт.) | Screw | - | - | - |
| 21 | 912041288Z | Винт (4 шт.) | Screw | 300141 | 1003513 | 300.013 |
| 22 | 912040888Z | Винт (1 шт.) | Screw | - | - | - |
| 22 | 912040888Z | Винт (1 шт.) | Screw | - | - | - |
| 23 | 73800410109Z | Винт (6 шт.) | Screw | - | - | - |
| 24 | 9130408129Z | Винт (1 шт.) | Screw | 300139 | 1003511 | 300.021 |
| 25 | IRS-100021 | Винт (4 шт.) | Screw | 300151-06 | 1003525 | 300.036 |
| 26 | IRS-100031 | Гайка (1 шт.) | Nut | - | - | - |
| 27 | IRS-00072462 | Гайка (6 шт.) | Nut | - | - | - |
| 28 | IRS-00072479 | Шайба (1 шт.) | Washer | - | - | - |
| 28 | IRS-00072479 | Шайба (1 шт.) | Washer | - | - | - |
| 29 | IRS-100037 | Кольцо уплотнительное (1 шт.) | O-Ring | 300041 | 1003473 | 300.060 |
| 30 | IRS-100038 | Кольцо уплотнительное (2 шт.) | O-Ring | 300005 | 1038940 | 300.061 |
| 31 | IRS-100039 | Кольцо уплотнительное (1 шт.) | O-Ring | TRPP57746 | 1059684 | 300.033 |
| 32 | IRS-100040 | Кольцо уплотнительное (1 шт.) | O-Ring | WJ57747 | 1041816 | 300.024 |
| 33 | IRS-100041 | Кольцо уплотнительное (2 шт.) | O-Ring | 2-014V | 1000359 | 300.007 |
| 34 | IRS-100042 | Кольцо уплотнительное (8 шт.) | O-Ring | 7E129 | 1001434 | 300.005 |
| 35 | IRS-100115 | Штифт (2 шт.) | Pin | - | - | - |
| 36 | IRS-100116 | Штифт (3 шт.) | Pin | - | - | - |
| 37 | IRS-100117 | Штифт (2 шт.) | Pin | - | - | - |
| 39 | IRS-100048 | Фитинг порошкового шланга | Powder hose fitting | - | - | - |
| 40 | IRS-100197 | Инжектор порошка 1.8 мм | Powder Injector, 1.8 mm (with undercut),standard | 300020 | 1003436 | 380.002 |
| 40 | IRS-100198 | Инжектор порошка 1.5 мм | Powder Injector, 1.5 mm (with undercut),standard |
300019 | 1003434 | 380.001 |
| 40 | IRS-100199 | Инжектор порошка 2.0 мм | Powder Injector, 2.0mm (with undercut),standard |
300021 | 1003439 | 380.003 |
| 41 | IRS-100046 | Сопло F4, 5 мм | Nozzle, 5mm | 300022(TF) | 1003442 | - |
| 41 | IRS-100047 | Сопло F4, 6 мм | Nozzle, 6mm | F200059 / 30000(TF) | 1072007 | - |
| 41 | IRS-100086 | Сопло F4, 7 мм | Nozzle, 7mm | 300002-10(TF) | 300002-10/1003407 | 300.029 |
| 41 | IRS-100087 | Сопло F4, 8 мм | Nozzle, 8mm | 300002-20(TF) | 300002-20/1003408 | 300.031 |
| 42 | IRS-100044 | Электрод WLa | Electrode WLa | F3000289 /300001(TF) | 1072006 | 300.008 |
| 42 | IRS-100045 | Электрод WCe | Electrode WCe | F3000289 /300001(TF) | 1072006 | 300.008 |
| 42 | IRS-100129 | Электрод WTh | Electrode WTh | F3000289 /300001(TF) | 1072006 | 300.008 |
| 43 | IRS-100066 | Насадка воздушного охлаждения | Air cooling nozzle | - | - | - |
| 44 | IRS-100051 | Удлинитель металлический | Metal extender | - | - | - |
| 45 | IRS-100050 | Отвод порошковый 90° | Powder remover 90° | - | - | - |
| 46 | IRS-100061 | Кабель силовой водоохлаждаемый (красный / плюс) | Water-cooled power cable (red) | - | - | - |
| 47 | IRS-100062 | Кабель силовой водоохлаждаемый (синий / минус) | Water-cooled power cable (blue) | - | - | - |
| 48 | IRS-100063 | Рукав плазмообразующего газа | Plasma-forming gas hose | - | - | - |
| 49 | IRS-100088 | Кабель контроля напряжения (2 шт.) | Voltage control cable | - | - | - |
| 50 | IRS-100084 | Шланг насадки воздушного охлаждения | Air cooling nozzle hose | - | - | - |
| 51 | IRS-100069 | Текстильная защита шланг-пакета | Textile cable protection | - | - | - |
| 52 | IRS-100049 | Шланг порошковый | Powder hose | - | - | - |
Применимость плазмотрона для напыления внутренних поверхностей деталей ограничена конструкцией плазмотрона, поэтому перед его применением для этой цели необходимо проконсультироваться со специалистом ООО «Интеллектуальные робот системы».
Конструкция плазмотрона позволяет производить напыление только с внешней подачей порошка.
Подача порошка может производиться под разным углом (перпендикулярно, сонаправленно или противоположно направлено струе).
Такая возможность различной подачи порошка обеспечивает оптимальную передачу энергии частицам, которая обеспечивает высокую эффективность нанесения покрытия.
Плазмотроны F4MB-XL и F4MB90-XL являются прямой заменой плазмотронов F4-MB, F4-HB и F4-HBS. Параметры распыления и центральные точки инструмента для пистолетов серии F4MB-XL идентичны их соответствующим заменителям, что гарантирует отсутствие необходимости в изменении существующих параметров и программ движения.
Плазмотроны F4MB-XL, F4MB90-XL, F4-MB, F4-HB и F4-HBS унифицированы по основным расходным частям.

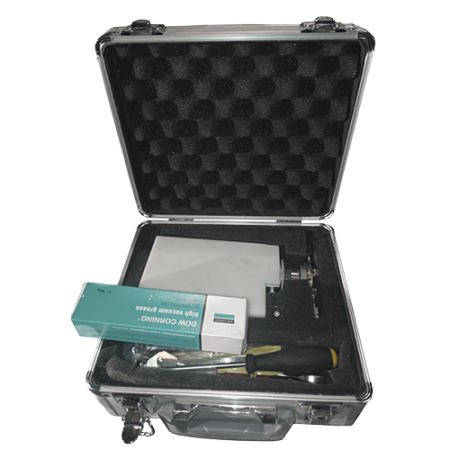

Опциональными принадлежностями для плазмотрона являются:

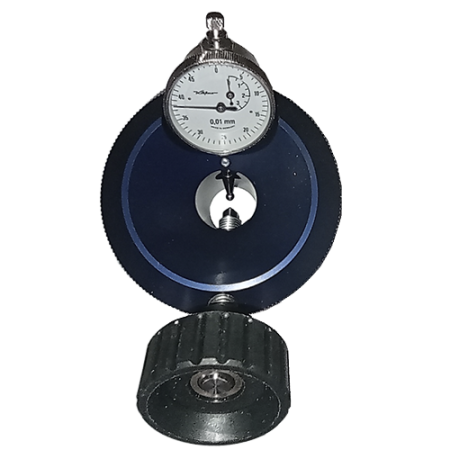

- приспособление для центровки электрода
- кронштейн для крепления плазмотрона
- приспособление для выставления дистанции инжектора
- приспособление для воздушного обдува изделия
- держатели инжекторов
- инжекторы
- электроды
- сопла
