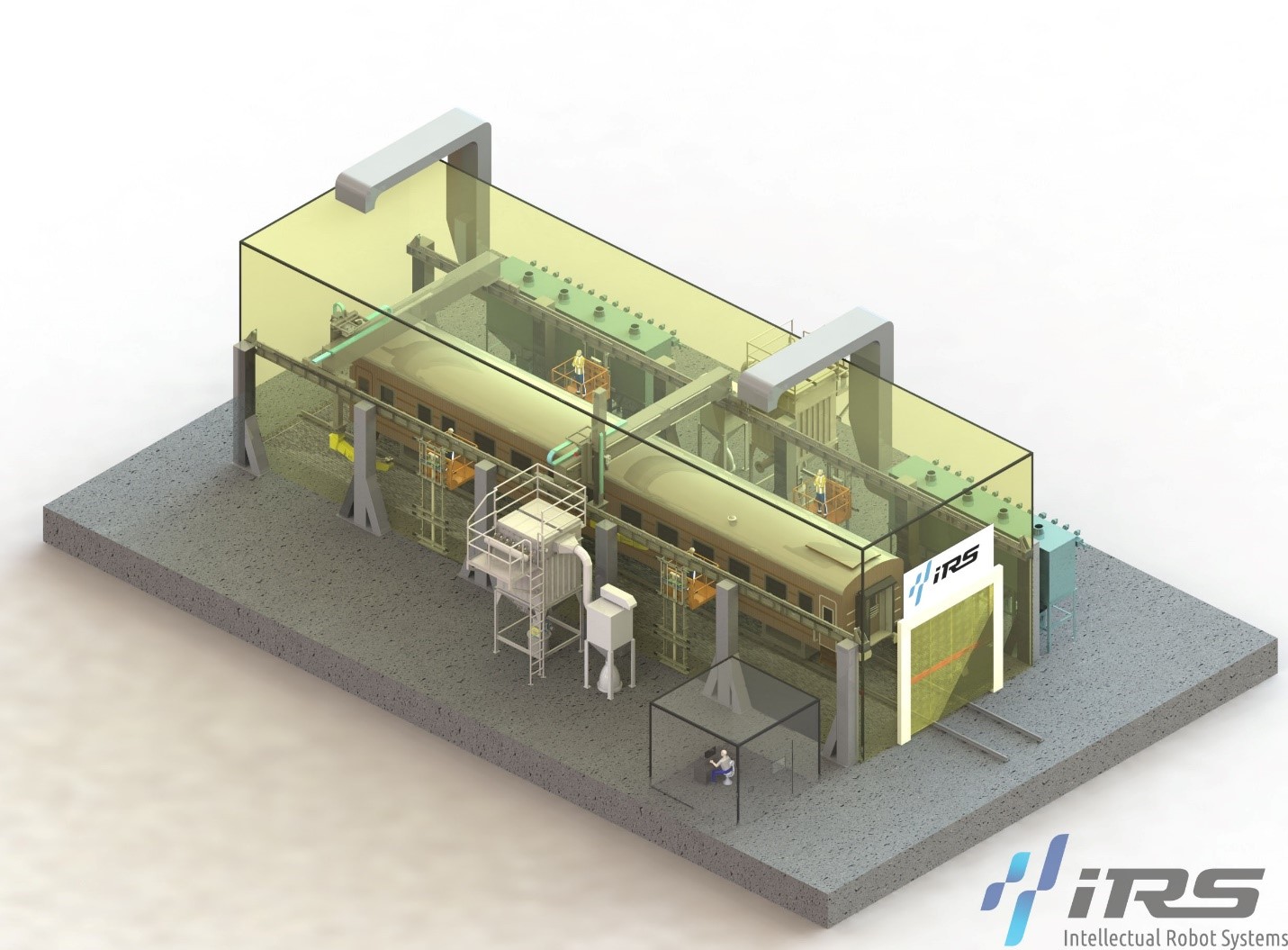

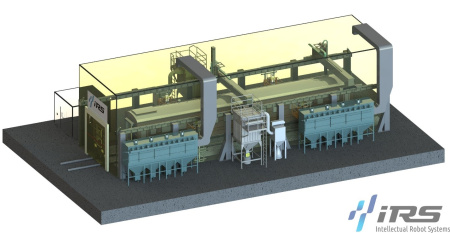

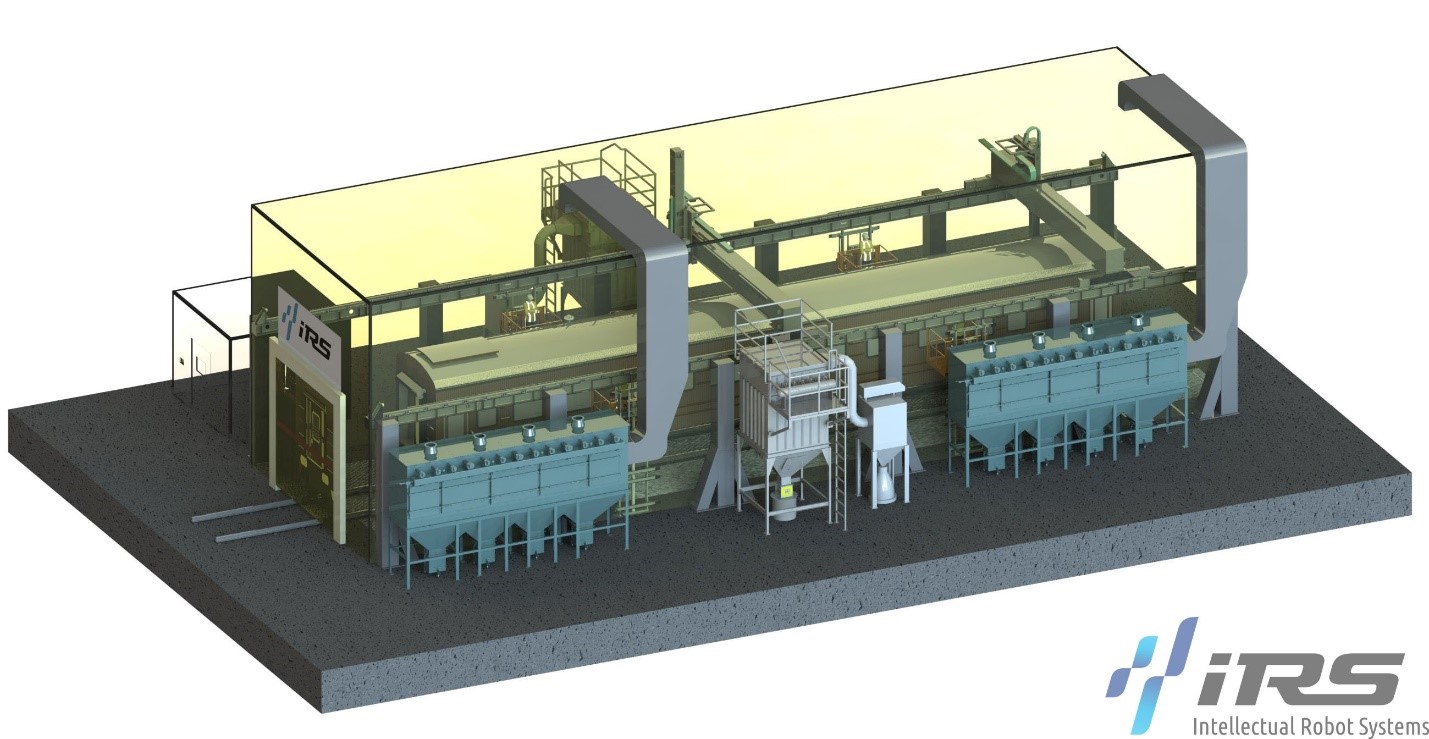

Роботизированная установка абразивоструйной очистки IRS-RBC предназначена для выполнения работ по абразивной струйной очистке наружной и внутренней поверхностей кузовов вагонов, удаления цветов побежалости, образующихся в результате проведения сварочных работ на кузовах из коррозионностойкой (нержавеющей) стали, а также для удаления окалины и ржавчины на кузовах из углеродистой стали и с целью создания оптимальной шероховатости поверхности, обеспечивающей высокую адгезию лакокрасочного покрытия к поверхности металла.
Диапазон обработки
| Максимальная длина | 40 000 мм |
| Максимальная ширина | 4 000 мм |
| Максимальная высота | 4 000 мм |
| Материал | углеродистые и коррозионностойкие стали |
| Поверхности к обработке |
|
Принцип работы
Обрабатываемое изделие помещается внутрь камеры через передние четырёх-створчатые ворота. Оператор выбирает программу, соответствующую типу изделия, на панели управления и запускает автоматический процесс обработки. С помощью 8-осевого роботизированного комплекса осуществляется обработка наружной и внутренней поверхностей кузова вагона. Далее операторы вручную выполняют абразивную очистку труднодоступных мест кузова вагона. Отработанный абразив попадает на решетку пола и автоматически перемещается через скребковый конвейер / шнековый конвейер в ковшовый элеватор. Ковшовый элеватор поднимает материал и перемещает его в барабанный и воздушный сепараторы, откуда абразив поступает обратно в дробеструйную установку. Непригодный для использования абразив собирается в бункер. Пыль и мелкие частицы засасываются и переносятся в пылеуловитель, а чистый воздух выбрасывается в атмосферу, сохраняя окружающую среду чистой. Абразивный материал, оставшийся внутри кузова вагона, удаляется операторами вручную с помощью вакуумных пылесосов.
Роботизированный 8-осевой комплекс на базе промышленного 4-х осевого робота-манипулятора iRS RSB-1 и 4-х осевого портала X=28000, Y=6000, Z=6000, A=360° (типа Blastman)
Промышленное автоматизированное и роботизированное абразивоструйное оборудование требует специально разработанных решений. Богатый опыт и индивидуальный подход к решению каждой задачи всегда позволял нам находить оптимальное решение для реализуемых проектов. Ориентируясь на опыт мировых производителей систем абразивной обработки для задачи абразивоструйной очистки кузовов вагонов (Blastman) мы разработали свой 8-осевой роботизированный комплекс собственной разработки.
Конфигурация системы
|
№ оси |
Диапазон |
Макс скорость |
Тип оси |
|
1 |
до 40 000 |
0,3 м/с |
Линейная |
|
2 |
до 8 000 мм |
0,25 м/с |
Линейная |
|
3 |
360 |
18,7/с |
Вращения |
|
4 |
до 6 000 мм |
0,26 м/с |
Линейная |
|
5 |
175 |
21,5/с |
Вращения |
|
6 |
225 |
19,9/с |
Вращения |
|
7 |
380 |
180/с |
Вращения |
|
8 |
270 |
215/с |
Вращения |
Конструкция робота и диапазон его перемещения позволяет обрабатывать детали сложной конфигурации и железнодорожные вагоны со всех сторон. Для обработки внутренних поверхностей робот заводится внутрь вагона через окна или дверные проёмы.
На восьмой оси робота крепится 1 или 2 сопла. Диаметр сопел варьируется от 12 до 19 мм, что позволяет обрабатывать изделия с производительностью более 120 м3/час.
Подъёмно-выдвижные тележки настенного исполнения
Подъемно выдвижные тележки предназначены для перемещения оператора вдоль обрабатываемого изделия для выполнения ручной абразивной очистки кузова вагона. Каждая тележка рассчитана на двух человек. Её грузоподъемность составляет 200 кг. Тележка имеет 3 степени свободы: X - до 40 000 мм (вдоль изделия), Y - до 2000 мм (поперёк изделия), Z – до 6000 мм (вертикальная ось). На подъемно-выдвижной тележке установлен пульт управления для управления перемещением тележки. Для обеспечения требований безопасности на тележке установлена аварийная лестница.
Кабина оператора для ручного управления роботом, закрепленная на портале – 2 шт
Две кабины оператора для ручного управления роботизированным комплексом располагаются внутри камеры абразивоструйной обработки. Каждая кабина установлена на поперечной мостовой балке и имеет пульт управления перемещений самой кабиной и пульт управления роботом. Кабины имеют три оси перемещения:
X – вдоль камеры до 40 000 мм;Y – поперёк камеры до 8 000 мм;
Z – вертикально до 6000 мм.
Для улучшения условий видимости кабина оборудована прожекторами для подсветки вида, наблюдаемого из кабины.
В связи со сложностью поставки оригинального оборудования Blastman на территорию РФ мы также готовы предложить вам запасные материалы и расходные элементы комплексов Blastman собственного производства (РФ).
