Назначение
Токарный станок с наклонной станиной предназначен для высокоточной получистовой и чистовой обработки деталей типа валов, дисков и втулок.
Оборудование поддерживает широкий спектр механических операций, включая точение наружных поверхностей, расточку отверстий, обработку конических и криволинейных внутренних поверхностей, нарезание наружной и внутренней резьбы, обработку дуг и разворачивание отверстий.
Преимущества
- Жесткая цельнолитая станина с углом наклона 45°
- Высокие показатели по точности и повторяемости
- Телескопическая защита направляющих по осям
- ШВП от THK (Япония) класса точности C3
Конструктивные особенности
Станина
Монолитная наклонная станина с углом 45° обладает высокой жесткостью и виброустойчивостью, что способствует равномерному распределению нагрузки во время обработки. Такая конструкция облегчает настройку и регулировку станка, а также ускоряет удаление стружки, снижая время простоя и повышая общую производительность.
Точное ручное шабрение контактных поверхностей суппортов, передней и задней бабки в местах соединения со станиной обеспечивает долговечную точность обработки и снижает износ рабочих поверхностей.
Точный анализ методом конечных элементов и технология динамической оптимизации.
Шпиндель
Высокоскоростная шпиндельная бабка спроектирована с учетом минимизации тепловых деформаций, обеспечивая высокую точность обработки. В конструкции используются прецизионные подшипники NSK (Япония), что повышает надежность и долговечность узла.
Задняя бабка
Задняя бабка с гидроприводом позволяет регулировать скорость перемещения и прижимное усилие в соответствии с требованиями заготовки, обеспечивая быстрое, но плавное соприкосновение без удара.

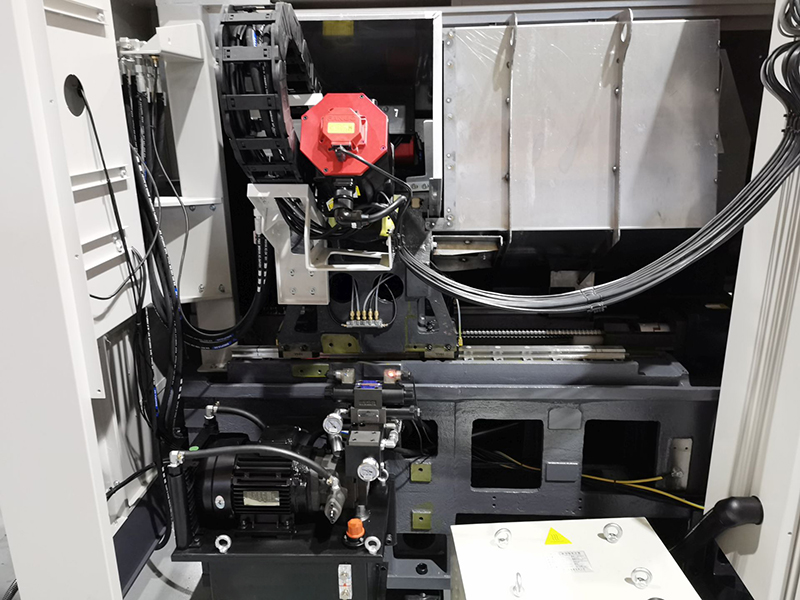

Линейные направляющие и шарико-винтовая передача
Используется высококачественный шарико-винтовые передачи класса C3 и направляющая класса H, приводимые в движение серводвигателем, для обеспечения высокой точности работы.
Револьверная головка
Станок комплектуется сервоуправляемой револьверной головкой, рассчитанной на 8 инструментов (с возможностью расширения до 12), что обеспечивает быстрые и точные смены инструмента. Благодаря усиленной конструкции головка отличается высокой жесткостью, надежностью фиксации и высокой повторяемостью позиционирования, что критично для сложной и серийной обработки.
Системы подачи СОЖ через револьверную головку (Опция)
Перемещение
| Модель | А, мм | В, мм | C, мм | D, мм | E, мм | F, мм |
| iT35 | 350 | - | - | 200 | 5 | 5 |
| iT35L | 510 | 517.5 | 400 | 200 | 5 | 5 |
| iT50 | 505 | 504.5 | 400 | 260 | 5 | 5 |
Взаимодействие оснасток
8-ми позиционной револьверной головки
Размеры станка
| Модель | А, мм | В, мм | C, мм |
| iT35 | 2330 | 1760 | 400 |
| iT35L | 2550 | 1760 | 560 |
| iT50 | 2550 | 1820 | 560 |
Диаграммы крутящего момента и мощности шпинделя
Стандартная комплектация
- 8-ми позиционная револьверная головка
- Гидравлическая задняя бабка
- Сигнальная лампа
Опции
- Конвейер для стружки
Область применения
Производство обойм подшипников
Изготовление шестерен
Изготовление деталей автомобилей
Машиностроение
