Назначение

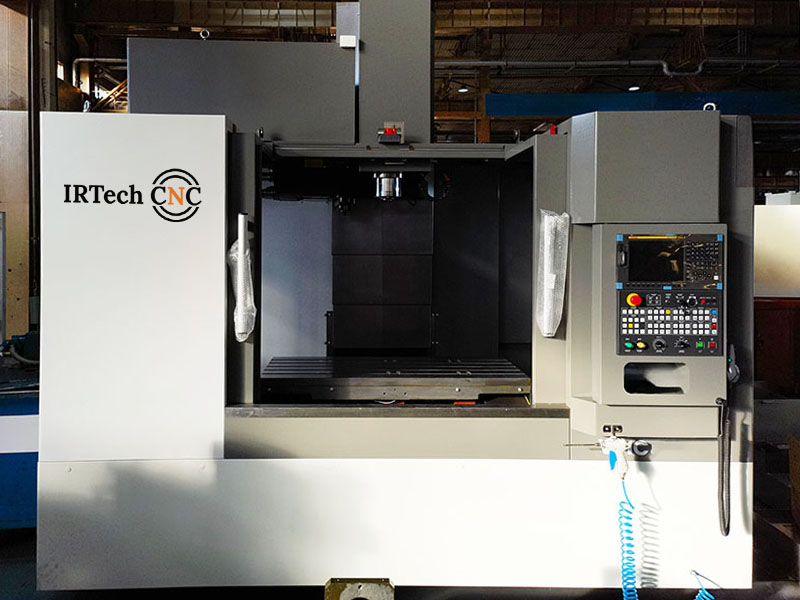

Вертикальные фрезерные обрабатывающие центры IRT-VMC 850Q с вертикальным шпинделем предназначены для комплексной обработки в условиях единичного и мелкосерийного производства.
Отличаются высокой скоростью по осям и высокой точностью сложных корпусных деталей. Обеспечивают высокую концентрацию на одном станке разнообразных черновых и чистовых операций.
Преимущества
- Система ЧПУ FANUC 0i MF PLUS
- Скоростные перемещения по осям 48/48/48 м/мин
- Станина изготовлена из высококачественного чугуна
- Возможность установки 4-ой оси (поворотный стол)
Конструктивные особенности
Двигатель
Трехосевой серводвигатель обеспечивает плавное вращение, высокую скорость и точность позиционирования благодаря встроенному энкодеру. Он отличается отличными динамическими характеристиками, высокой надежностью и быстрой реакцией на изменения нагрузки. Ось Z спроектирована без использования противовеса, что позволяет дополнительно повысить точность позиционирования и улучшить динамические свойства станка.

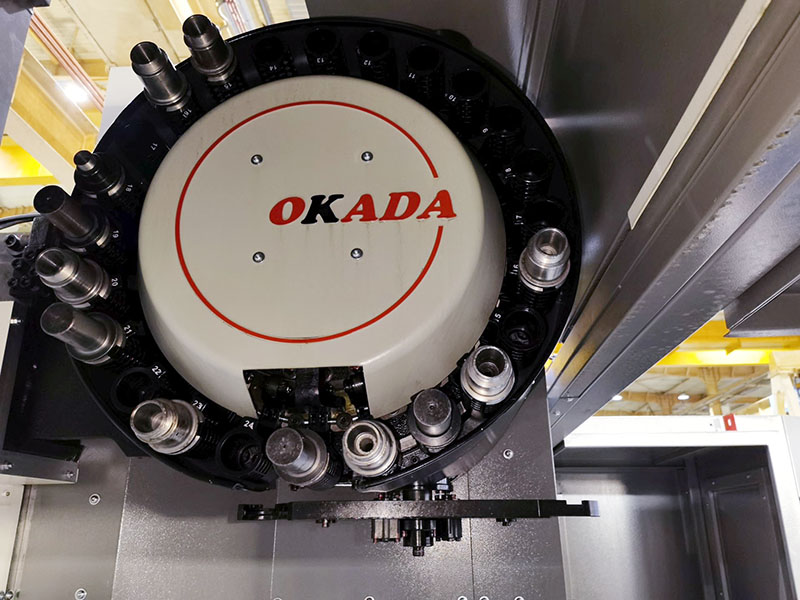

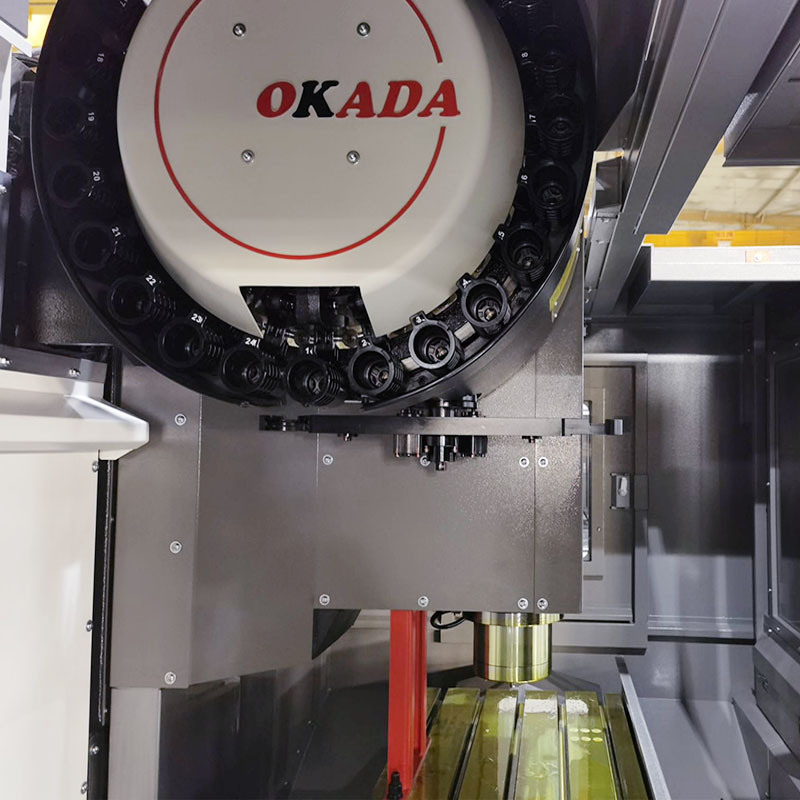

Магазин инструмента
Дисковый магазин инструмента установлен на боковой части колонны. При достижении шпинделем зоны смены инструмента автоматическая смена (ATC) с захватным механизмом выполняет быстрый отвод и подачу инструмента. ATC, оснащенный зубчатым приводом, работает на высокой скорости без лишнего шума, что делает процесс смены инструмента точным и оперативным.

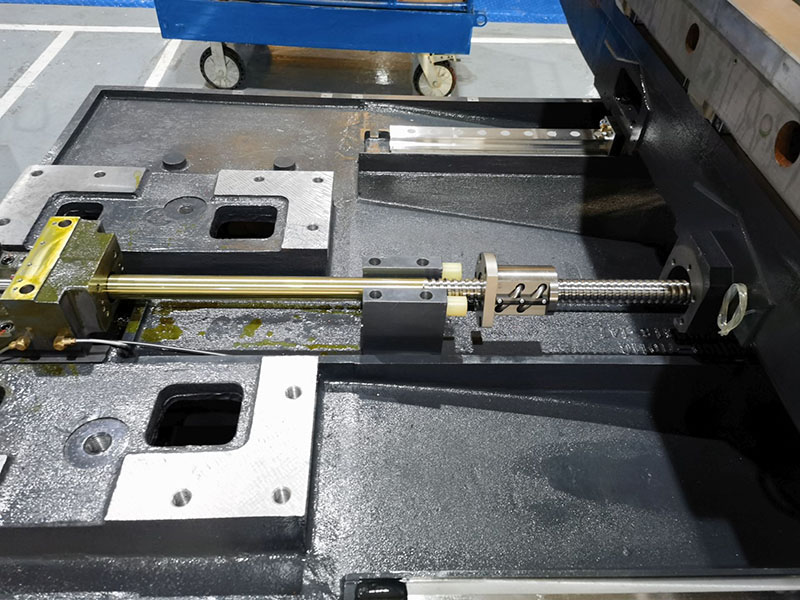

Шарико-винтовая передача (ШВП)

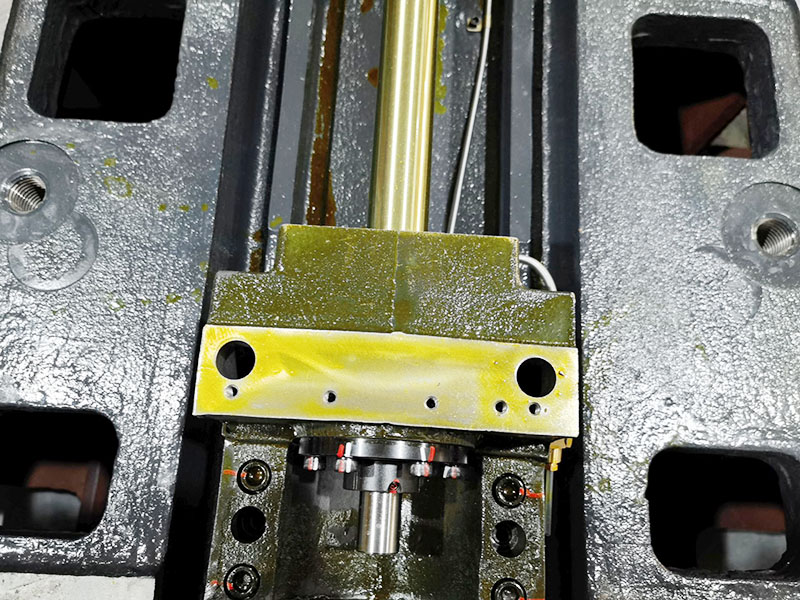

Трехосевой серводвигатель напрямую соединен с высокоточной шариковинтовой парой через эластичную муфту, что минимизирует потери на промежуточных элементах, обеспечивает плавный ход, точное позиционирование и высокую надежность привода.

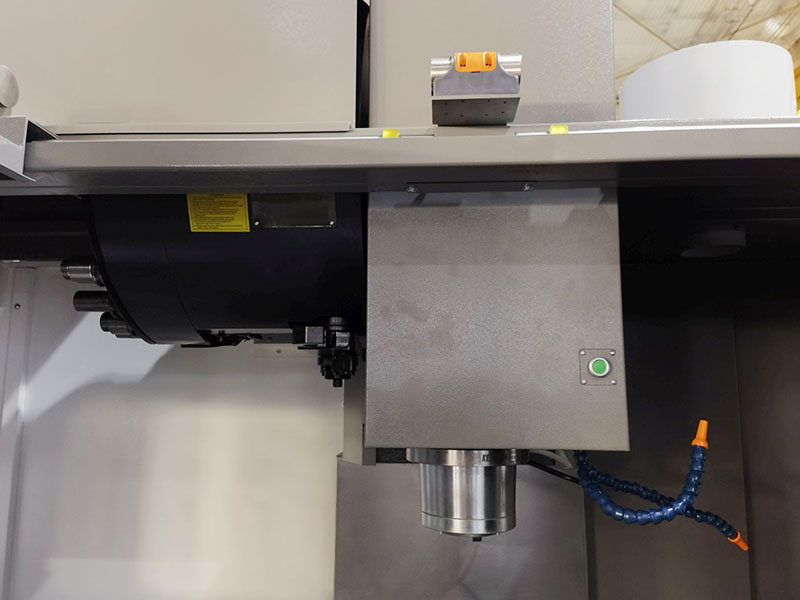

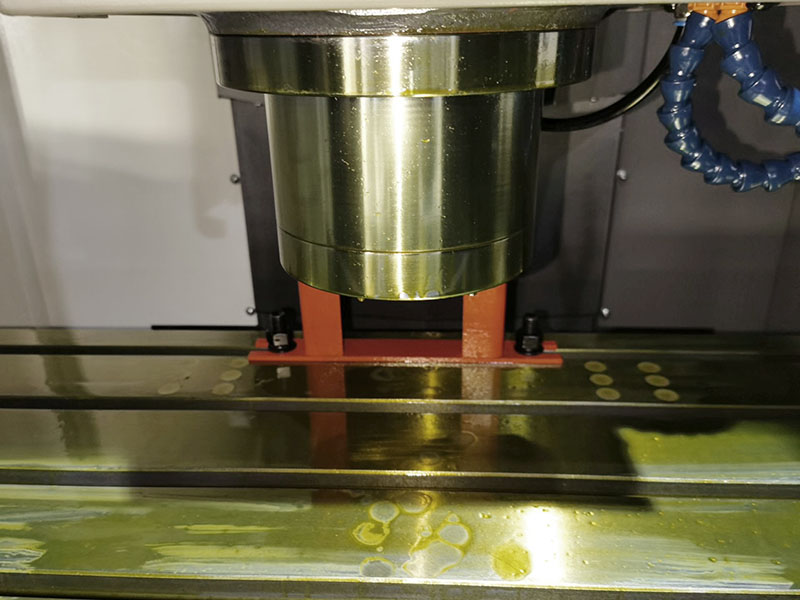

Шпиндель
Шпиндель изготавливается ведущими тайваньскими производителями и отличается высокой точностью и жесткостью. Он оснащен подшипниками класса P4, обеспечивающими стабильную работу при высоких нагрузках. После сборки шпиндель проходит процедуру динамической балансировки и тестирование в контролируемых температурных условиях, что значительно увеличивает его ресурс и надежность. Основной привод работает на синхронном ременном механизме, что гарантирует точность вращения шпинделя.

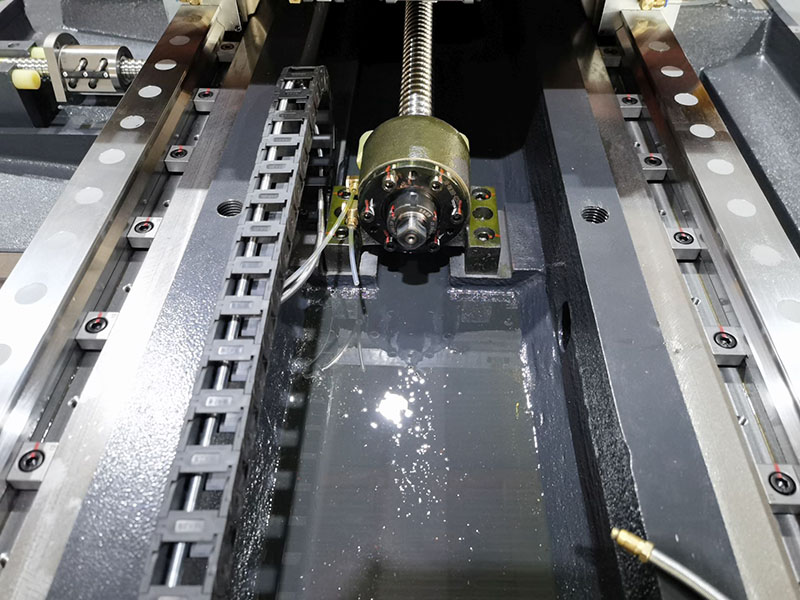

Направляющие
Трехосевая направляющая использует усовершенствованную систему линейных рельсов качения, что снижает трение при движении, повышает жесткость конструкции и улучшает точность обработки станка.

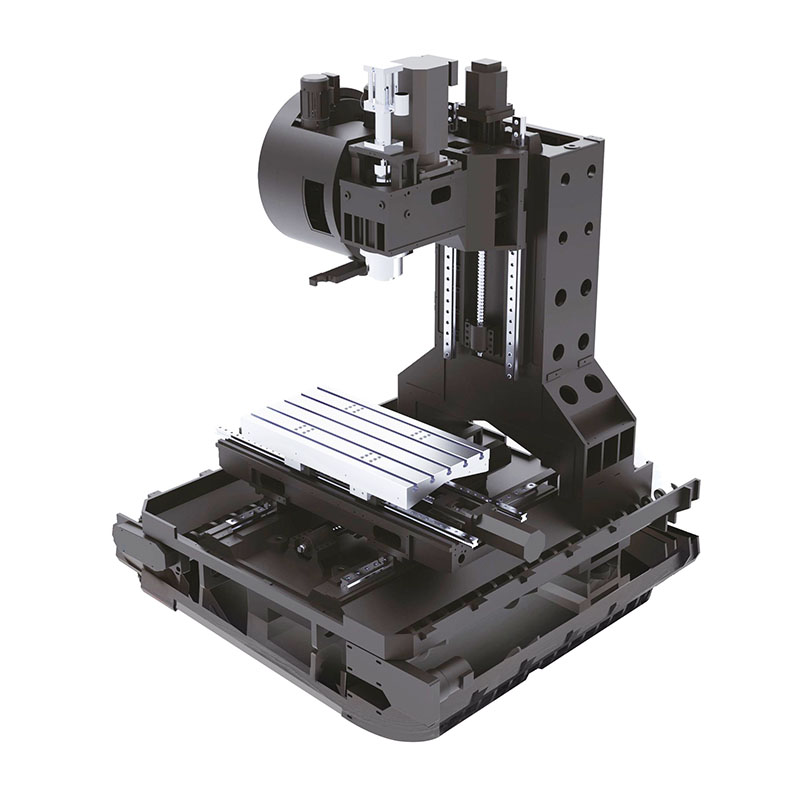

Жесткая литая конструкция станины
Монолитная станина эффективно поглощает вибрации, обеспечивая максимальную производительность. Утолщенные стенки литья и усиленные ребра жесткости предотвращают изгиб и скручивание, гарантируя высокую точность станка.

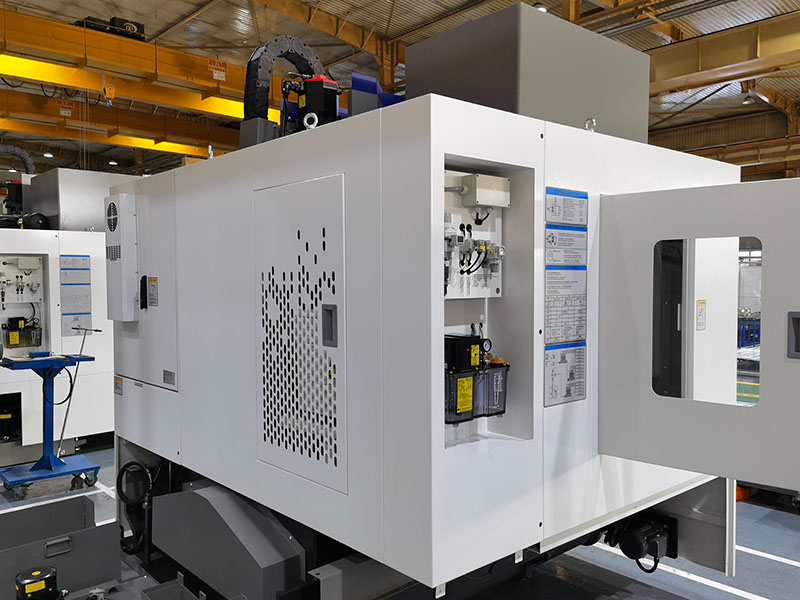

Автоматическая система смазки
Станок оснащен автоматической системой смазки, которая обеспечивает подачу масла к подвижным элементам, включая линейные направляющие всех осей и шарико-винтовые передачи.
Система ЧПУ автоматически контролирует уровень смазки и уведомляет оператора, если объем масла в расширительном баке достигает минимального значения, что облегчает обслуживание и продлевает срок эксплуатации оборудования.
Быстрое перемещение
Прямое соединение серводвигателя трех осей с высокоточным шариковым винтом через эластичную муфту сокращает количество промежуточных звеньев, обеспечивая передачу без зазоров и оптимальную опорную структуру для подшипников узлов передачи. Скорость быстрого перемещения достигает 48/48/48 м/мин, что повышает скорость работы станка, сокращает вспомогательное время и улучшает эффективность обработки.
Ручной пульт управления
Для сложных задач наладки используется дистанционный ручной пульт управления. Он позволяет контролировать перемещение осей, управлять скоростью подачи обработки. Пульт обеспечивает дискретность перемещения с шагом до 0,001 мм.

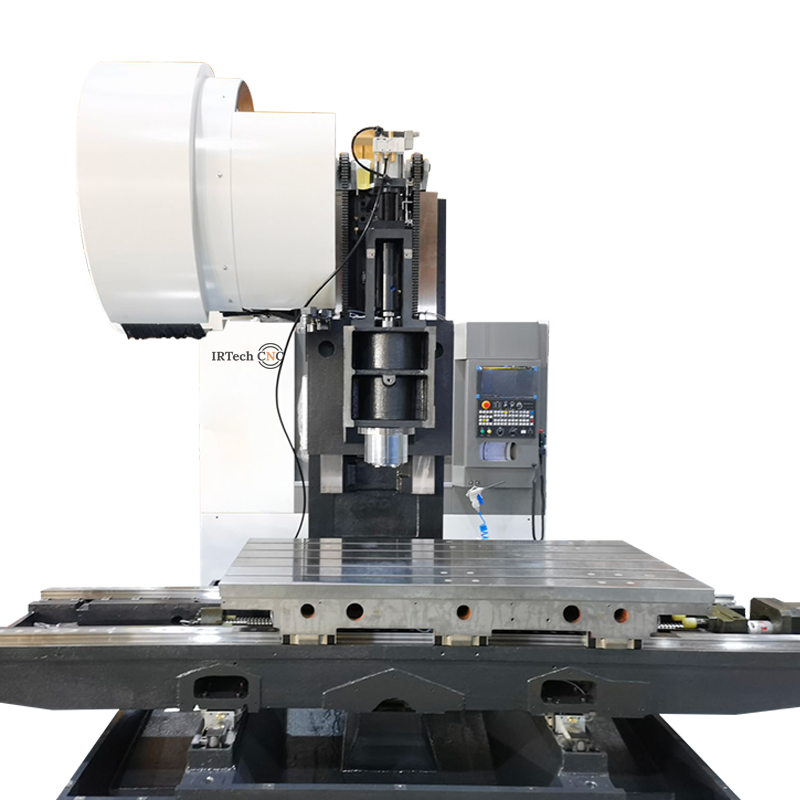

Структура станка
- Сервомотор оси Z
- Гидроцилиндр
- Главный двигатель
- Головка шпинделя
- Шпиндель
- Трубка подачи СОЖ
- Телескопическая защит оси Z
- Электрический шкаф
- Телескопическая защита оси X
- Салазки
- Сервомотор оси X
- Спиральный механизм удаления стружки
- Магазин инструмента
- Держатель магазина инструмента
- Колонна
- Трансформатор
- Рабочий стол
- Телескопическая защита оси Y
- Опоры
- Станина
- Сервомотор оси Y
- Контейнер для стружки
- Резервуар для воды
- Замок передней двери
- Трехцветная сигнальная лампа
- Защитная камера
- Освещение

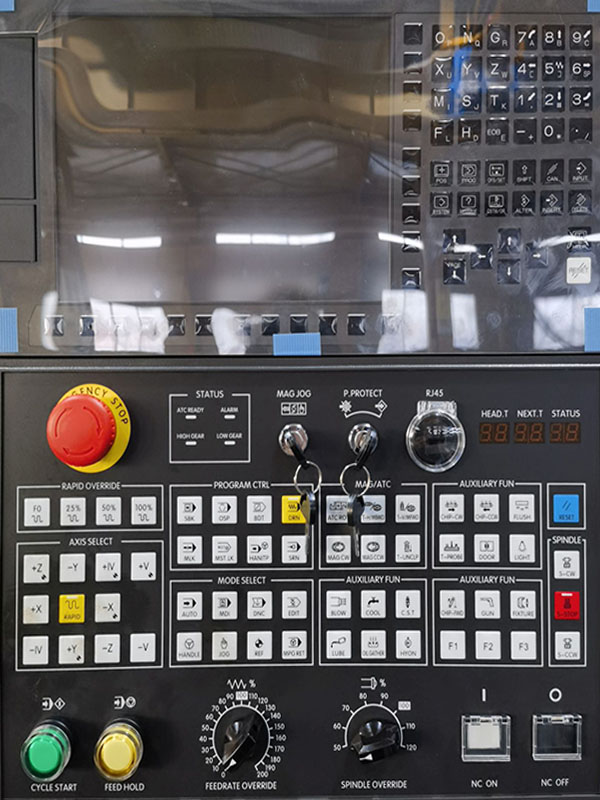

- Пульт управления
- Передние двери
- Пневматический блок
- Боковое окно
- Насос смазки
Комплектация
Стандартная комплектация
- Контроллер FANUC 0i MF PLUS
- Шпиндель 10 000 об/мин
- BT40 – 24-позиционный магазин инструмента
- Водоотделительный бак + двухспиральный транспортер для удаления стружки
Дополнительная комплектация
- Цепной + двухспиральный транспортер для удаления стружки
- 4-я ось с поворотным столом
- Охлаждение через шпиндель
- Мотор-Шпиндели
Область применения
Автомобильная промышленность
Машиностроение
Приборостроение
Двигателестроение
