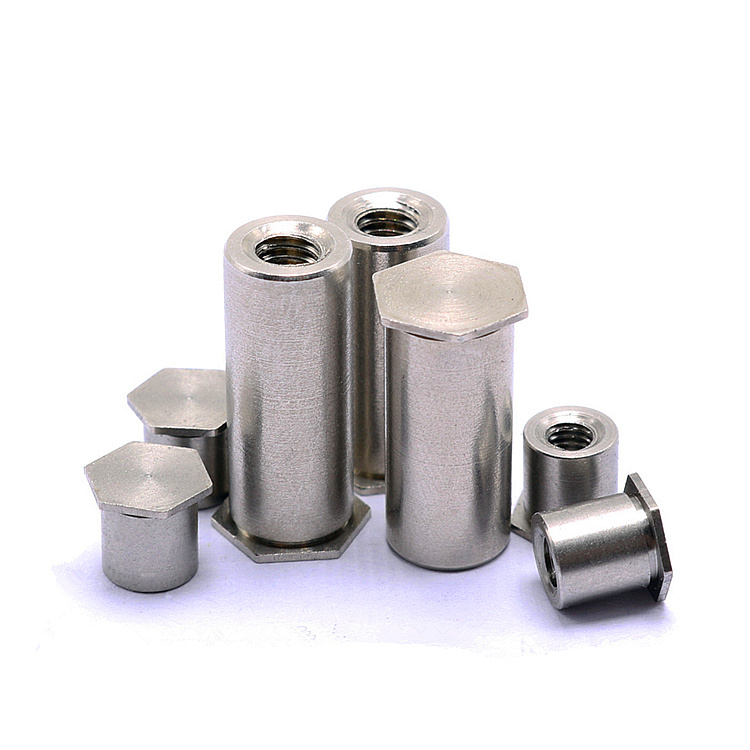

Самоустанавливающиеся втулки (Self-Clinching Standoffs) – BSO4 (Blind Threaded Standoffs) глухие (неполнопроходные) втулки из нержавеющей стали А4 с внутренней резьбой<br />
1. Общее описание<br />
BSO4 (Blind Threaded Standoffs) – это самоустанавливающиеся резьбовые втулки, предназначенные для монтажа в металлические листы. Они обеспечивают надежное крепление без необходимости использования гаек или дополнительного крепежа благодаря технологии впрессовывания (clinching).<br />
Запрессовочные втулки BSO4 предназначены для монтажа в листы из нержавеющей стали с твердостью не более 88 HRB (по Роквеллу, шкала B) или 183 HB (по Бринеллю). Эти ограничения обеспечивают правильную установку и надежность соединения.<br />
Примечание: Если твердость материала выше указанных значений, возможны трудности при установке или повреждение крепежа/основы.<br />
2. Особенности конструкции и монтажа<br />
• Глухая резьба (Blind Threaded) – внутренняя резьба позволяет вкручивать винты без сквозного отверстия.<br />
• Самозакрепляющийся механизм – при запрессовке втулка деформирует материал вокруг отверстия, создавая прочное соединение.<br />
• Устойчивость к проворачиванию и вырыванию – благодаря насечкам или рифленой поверхности.<br />
3. Типовые применения<br />
• Крепление электронных компонентов в металлических шасси.<br />
• Сборка корпусов приборов, щитов управления.<br />
• Фиксация плат и модулей в алюминиевых рамах.<br />
4. Рекомендации по монтажу<br />
• Диаметр отверстия должен соответствовать спецификации производителя (обычно на 0,05–0,1 мм меньше диаметра втулки).<br />
• Усилие запрессовки – регулируется в зависимости от толщины и твердости материала.<br />
• Использование специализированного инструмента (пресс или установочный инструмент) для равномерной установки.<br />
Почему важна твердость материала?<br />
• Оптимальный монтаж: При указанной твердости обеспечивается правильная запрессовка без повреждения втулки или материала.<br />
• Риски при превышении твердости:<br />
o Деформация втулки или заготовки <br />
o Неполная запрессовка<br />
o Снижение прочности соединения<br />
<br />
5. Альтернативы при высокой твердости материала<br />
Если основание слишком твердое (HRB >88 / HB >183), рекомендуется:<br />
• Использовать сварные/приварные втулки.<br />
• Применять крепеж с предварительной нарезкой резьбы (например, резьбовые вставки).<br />
Самоустанавливающиеся резьбовые втулки BSO4 (Blind Threaded Standoffs) – <br />
Полное руководство<br />
1. Введение и назначение<br />
Самоустанавливающиеся резьбовые втулки BSO4 (Blind Threaded Standoffs) представляют собой инновационное крепежное решение для создания надежных резьбовых соединений в металлических панелях. Эти элементы специально разработаны для:<br />
• Быстрого монтажа без дополнительного крепежа<br />
• Создания прочных резьбовых точек в тонколистовых материалах<br />
• Обеспечения устойчивого соединения в условиях вибрации и нагрузок<br />
2. Технические характеристики<br />
Основные параметры:<br />
• Материал изготовления: нержавеющая сталь А4<br />
• Типы резьбы: метрическая (M2-M6) и дюймовая (4-40 до 1/2"-13)<br />
• Высота стоек: от 3 мм до 25 мм (стандартные размеры)<br />
Механические свойства:<br />
• Прочность на вырыв: до 6300 Н (зависит от диаметра и материала)<br />
• Крутящий момент: 2 - 9 Н·м (в зависимости от размера)<br />
3. Совместимость с материалами<br />
Рекомендуемые базовые материалы:<br />
• Аустенитные нержавеющие стали AISI 304 (08Х18Н10). Твёрдость 70-85 HRB / 150-180 HB. Стандартное применение<br />
• Аустенитные нержавеющие стали AISI 316 (10Х17Н13М2). Твёрдость 75-88 HRB / 155-183 HB. Для агрессивных сред. <br />
• Ферритные нержавеющие стали AISI 430 (12Х17). Твёрдость 80-88 HRB / 170-183 HB. Требует контроля усилия запрессовки.<br />
Не рекомендуемые материалы:<br />
• Закаленные стали (HRC >20)<br />
• Твердые сплавы (WC-Co, HV>500)<br />
• Хрупкие материалы и сплавы<br />
• Композитные материалы с разнородной структурой<br />
<br />
4. Подробный процесс установки<br />

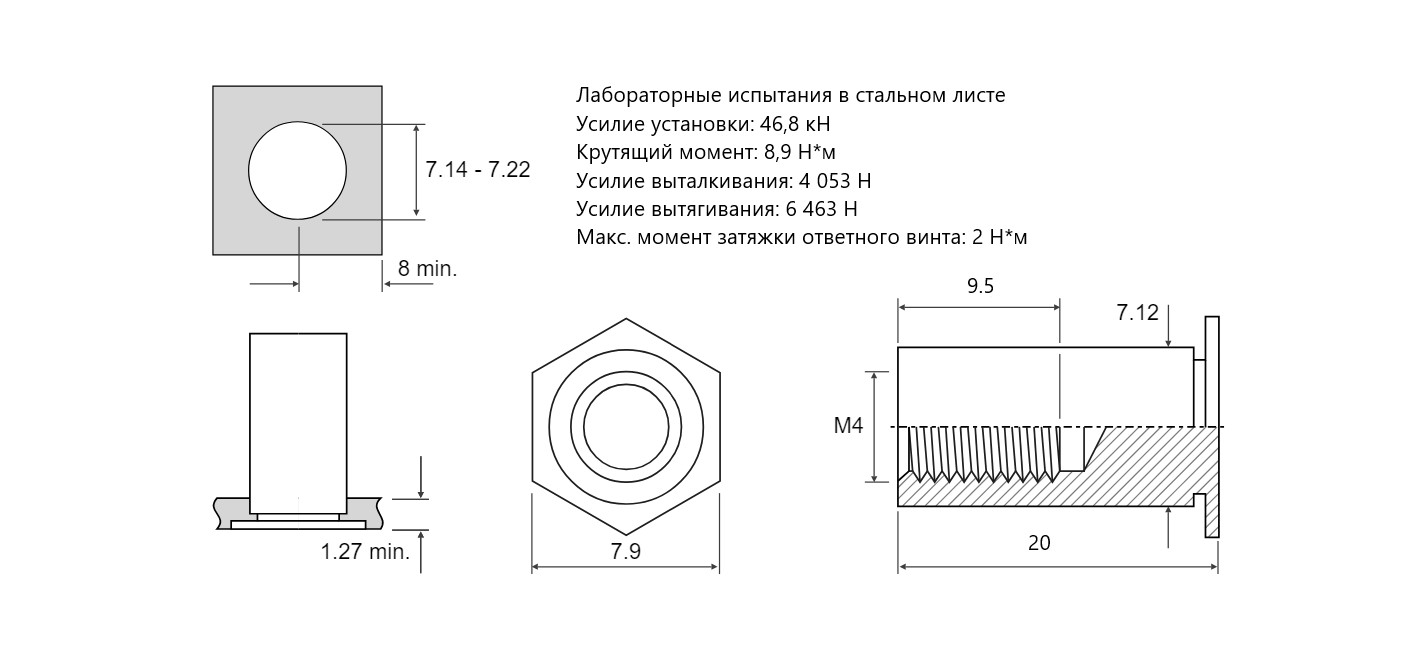

4.1 Подготовка отверстия:<br />
• Требуемый диаметр: D = (номинальный диаметр стойки) - (0,05-0,15 мм)<br />
• Допуск на отверстие: ±0,03 мм<br />
• Чистота обработки: Ra ≤3,2 мкм<br />
• Минимальная толщина материала: 0,8 мм для малых втулок, от 1,5 мм для крупных<br />
4.2 Процесс монтажа:<br />
1. Совмещение втулки с отверстием<br />
2. Приложение осевого усилия (24-47 кН в зависимости от размера)<br />
3. Формирование кольцевой деформации материала<br />
4. Фиксация за счет радиального напряжения<br />
4.3 Оборудование для монтажа:<br />
• Ручные прессы (для малых серий)<br />
• Пневматические или гидравлические прессы (для серийного производства)<br />
• Специальные направляющие оправки<br />
5. Преимущества и особенности<br />
Ключевые преимущества:<br />
✔ Полностью скрытый монтаж без выступающих элементов<br />
✔ Возможность установки с одной стороны панели<br />
✔ Высокая устойчивость к вибрации (в 3-5 раз выше винтовых соединений)<br />
✔ Равномерное распределение нагрузки<br />
✔ Возможность повторного использования резьбы<br />
Особенности конструкции:<br />
• Усиленное основание для предотвращения проворачивания<br />
• Оптимизированная геометрия для легкого старта при установке<br />
6. Применение в различных отраслях<br />
1. Электроника и приборостроение<br />
• Крепление печатных плат<br />
• Монтаж компонентов в корпусах приборов<br />
• Сборка телекоммуникационного оборудования<br />
2. Машиностроение<br />
• Крепление панелей и кожухов<br />
• Сборка тонкостенных конструкций<br />
• Фиксация элементов в автомобильных узлах (салон, электроника)<br />
3. Авиация и космос<br />
• Облегченные авиационные конструкции<br />
• Крепление интерьерных панелей<br />
• Монтаж бортового оборудования<br />
4. Медицинская техника<br />
• Сборка корпусов диагностического оборудования<br />
• Крепление элементов в стерильных боксах<br />
• Монтаж подвижных частей аппаратуры<br />
5. Промышленный дизайн<br />
• Декоративные панели и перегородки<br />
• Выставочные конструкции<br />
• Быстросъемные крепления<br />
Ключевые преимущества:<br />
✔ Компактность и легкость<br />
✔ Коррозионная стойкость<br />
✔ Быстрый монтаж без сварки/клея<br />
✔ Повторяемость соединений<br />
7. Практические рекомендации<br />
1. Проверка совместимости:<br />
o Испытательный монтаж на образцах<br />
o Контроль усилия запрессовки (не должно превышать 120% от номинала)<br />
2. Коррозионные пары:<br />
o Избегать сочетания нержавеющих втулок с алюминиевыми основаниями<br />
o Для разнородных материалов использовать изолирующие прокладки<br />
3. Термические воздействия:<br />
o При рабочих температурах >150°C учитывать разные коэффициенты расширения<br />
