При сборке электронных устройств с использованием печатных плат (ПП) важно правильно подобрать крепежные элементы, чтобы избежать повреждений и обеспечить надежную фиксацию. В данном руководстве рассматриваются броширующие и броширующе-развальцовочные крепления, их совместимость с разными типами отверстий, возможные проблемы и способы их решения.<br />
1. Типы крепежа и их назначение<br />

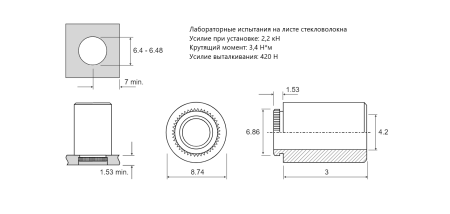

Броширующие крепления (Broaching Standoffs, KFE / KFSE)<br />
• Принцип работы: При установке в отверстие крепеж формирует канавки (насечки), обеспечивая надежную фиксацию за счет механического сцепления.<br />
• Рекомендуемое применение:<br />
o Неметаллизированные отверстия (без гальванического покрытия).<br />
o Используются для стоек, винтовых соединений и других элементов, требующих жесткой фиксации.<br />
Броширующе-развальцовочные крепления (Broach / Flare Types)<br />
• Принцип работы: При монтаже крепеж не только насекает материал, но и развальцовывает края отверстия, создавая дополнительную опору.<br />
• Рекомендуемое применение:<br />
o Только для неметаллизированных отверстий.<br />
o Подходят для крепления компонентов, подверженных вибрации или механическим нагрузкам.<br />
2. Проблемы при использовании в металлизированных отверстиях<br />
Если броширующий крепеж устанавливается в металлизированное отверстие, возможны следующие проблемы:<br />
2.1. Повреждение гальванического покрытия<br />
• Напряжения при запрессовке могут разрушить медное покрытие, что приведет к ухудшению контакта или полному отслоению металлизации.<br />
• Последствия:<br />
o Нарушение электрических соединений (если отверстие связано с дорожками или слоями платы).<br />
o Коррозия в месте повреждения.<br />
2.2. Разрыв токопроводящих дорожек<br />
• Если отверстие соединено с внутренними слоями платы, механическое воздействие может оборвать переходные контакты.<br />
2.3. Деформация отверстия<br />
• В некоторых случаях металлизация выдавливается наружу, что делает крепление ненадежным.<br />
Вывод: Броширующие крепления не предназначены для металлизированных отверстий!<br />
3. Проблемы даже в неметаллизированных отверстиях<br />
Даже при правильном выборе типа отверстия возможны следующие дефекты:<br />
3.1. Расслоение материала (Delamination)<br />
• Возникает из-за чрезмерного давления на стенки отверстия.<br />
• Особенно критично для многослойных плат.<br />
3.2. Мездрение и кракелюр (Measling/Crazing)<br />
• Мездрение – микротрещины в стеклотекстолите вокруг отверстия.<br />
• Кракелюр – сетчатые трещины на поверхности платы.<br />
• Причины:<br />
o Слишком плотная посадка крепежа.<br />
o Хрупкость материала платы (например, FR-4 высокой плотности).<br />
4. Решения и рекомендации<br />
4.1. Увеличение диаметра отверстия<br />
• Если возникают проблемы с посадкой, рекомендуется расширить отверстие на +0,13…+0,2 мм.<br />
• Это снижает механическое напряжение и уменьшает риск повреждений.<br />
4.2. Альтернатива: крепления для поверхностного монтажа<br />
• Если регулировка отверстия не помогает, стоит рассмотреть крепления с плоским основанием (Surface-Mount Standoffs).<br />
• Они фиксируются на поверхности платы без воздействия на отверстия.<br />
4.3. Обязательное тестирование перед серийным производством<br />
• Перед массовым использованием протестируйте крепеж на реальных образцах плат.<br />
5. Рекомендации по проектированию плат<br />
5.1. Минимальное расстояние от отверстия до края платы<br />
• Во избежание сколов и трещин соблюдайте минимальный отступ (указан в технических спецификациях крепежа).<br />
5.2. "Запретные зоны" (Keep-Out Areas)<br />
• Вокруг монтажных отверстий не должно быть:<br />
o Тонких проводников.<br />
o Чувствительных компонентов.<br />
o Зон с высокой температурной нагрузкой.<br />
6. Заключение<br />
• Для металлизированных отверстий броширующий крепеж не подходит – используйте альтернативные варианты.<br />
• Для неметаллизированных отверстий возможна установка, но требуется контроль зазора и тестирование.<br />
• При возникновении проблем увеличьте диаметр отверстия или перейдите на крепления для поверхностного монтажа.<br />
